IKT prüft SediPoint: Laborprüfungen gemäß Trennerlass NRW bestanden

Beitrag vom 21. November 2017
0 Kommentare

SediPoint-Anlage im Prüfstand

Prüfurteil „bestanden“: Rückhaltevermögen und hydraulische Leistungsfähigkeit der SediPoint

Das IKT hat den Sedimentationsschacht SediPoint zur dezentralen Behandlung von Nieder­schlags­wasser des Herstellers FRÄNKISCHE Rohrwerke gemäß Trennerlass NRW geprüft. Untersucht wurden das Rückhalte­vermögen bezüglich abfiltrierbarer Stoffe (AFS grob und fein) und Schwimm- und Schwebstoffen. Zusätzlich erfolgte die Prüfung der hydraulischen Leistungs­fähig­keit mit unterschiedlichen Zufluss­mengen. Die Anlage hat die Laborprüfungen bestanden.

Strömungstrenner-Technologie in kompakter Schachtbauweise

Bei SediPoint handelt es sich um einen Sedimentations­schacht vom Typ D25, D24 und D21 nach DWA-M 153 zur Behandlung belasteter Regenabflüsse sowie zum Rückhalt von Leicht­flüssig­keiten im Havarie­fall bei Trockenwetter. Bei SediPoint setzt der Hersteller die Strömungs­trenner-Technologie in kompakter Schacht­bauweise um.

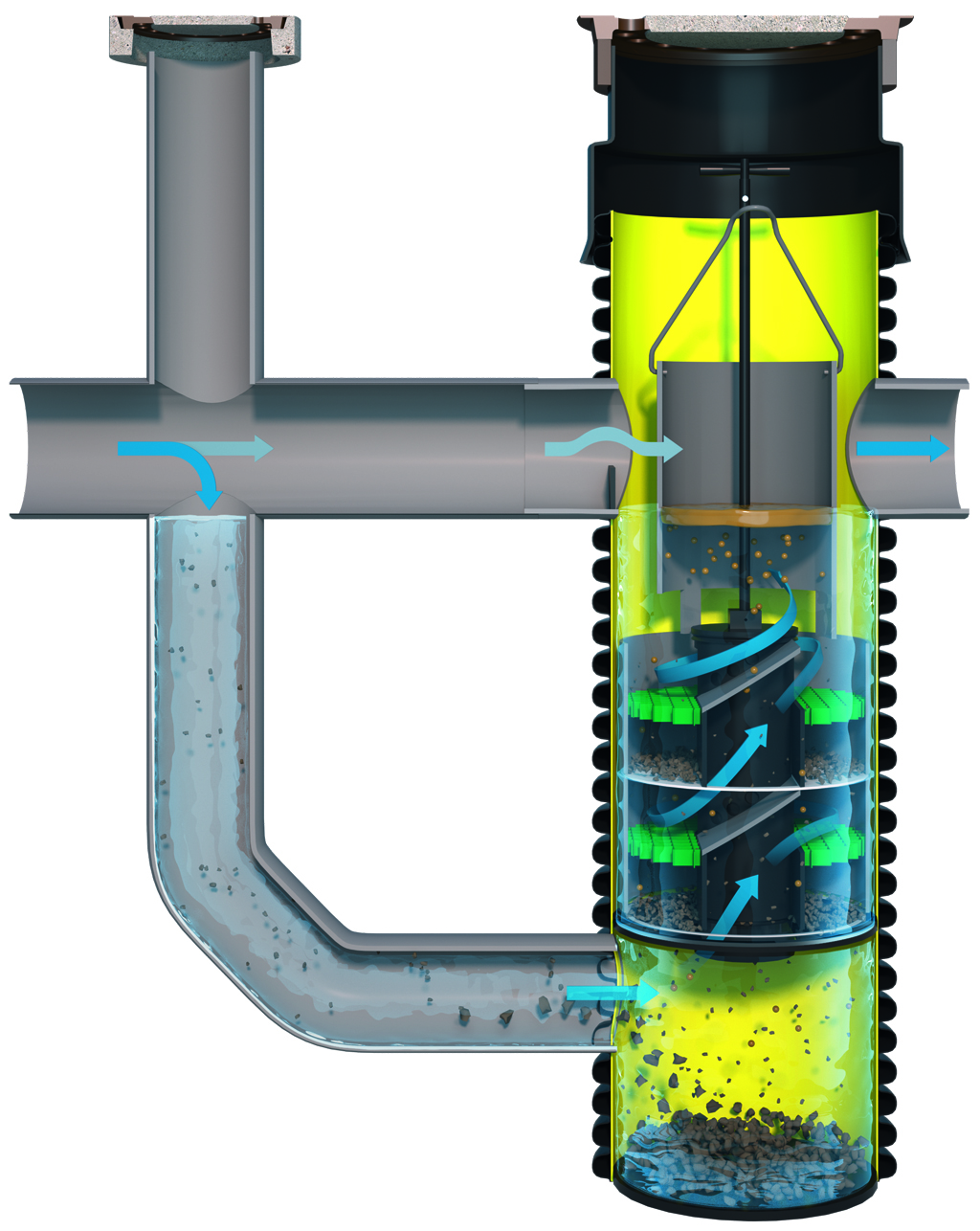

Blick in Sedimentationskassette

In der spiralförmigen Sedimentationskassette setzten sich die Partikel ab.

In der Sedimentationskassette mit spiralförmiger Wasserführung wendelt sich das Wasser gegen den Uhrzeigersinn nach oben, Feinstoffe sinken dabei laut FRÄNKISCHE in spezielle Depots. Die patentierten Strömungs­trenner sollen einen strömungs­beruhigten Bereich für die Depotsicherung schaffen. Durch ein Tauchrohr soll sichergestellt werden, dass auch Leichtstoffe zurückgehalten werden. Ein integrierter Bypass schützt das Kanalnetz bei extremen Regen­ereignissen vor Überlastung.

Der Kunststoffschacht DN 600 aus PP ist für optimierte Inspizier­barkeit innen gelb gefärbt. Zudem ist er hochdruckspülbar. Der Hersteller verspricht ein langes Reinigungs­intervall von 2 Jahren.

FRÄNKISCHE ist ein mittelständisches Familien­unter­nehmen mit weltweit rund 4.200 Mitarbeitern, das Rohre, Schächte und System­komponenten aus Kunststoff für Tiefbau, Hochbau, Automotive und Industrie entwickelt, herstellt und vertreibt.
FRÄNKISCHE Rohrwerke Gebr. Kirchner GmbH & Co. KG

Nachweis der vergleichbaren Behandlung

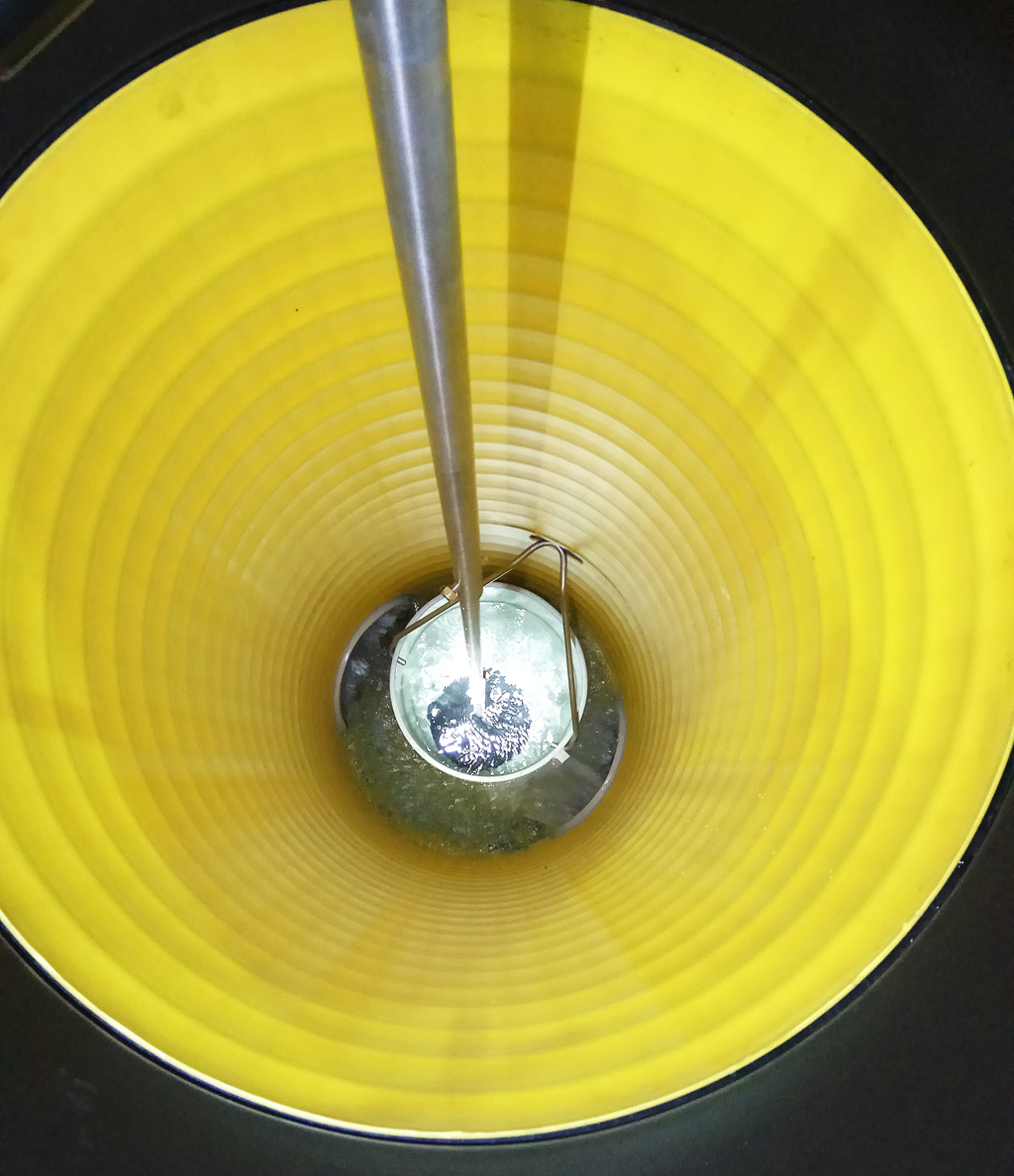

Blick in SediPoint während der Prüfung

Prüfung der hydraulischen Leistungsfähigkeit bei verschiedenen Zuflussmengen

Der Trennerlass bestimmt für Nordrhein-Westfalen: Schwach belasteter Nieder­schlags­wasser­abfluss der Flächen­kategorie II kann dezentral behandelt und anschließend versickert oder in ein Gewässer eingeleitet werden. Voraussetzung für die Genehmigungs­fähigkeit von entsprechenden Behandlungs­anlagen ist der Nachweis der Vergleichbarkeit mit einer zentralen Anlage (Regenklärbecken) hinsichtlich Reinigungs­leistung und dauerhaftem Betrieb.

Das IKT mit seiner DIBt-benannten Prüfstelle für Regenwasser­behandlung führt die Laborprüfungen durch, die zur Feststellung der Genehmigungs­fähigkeit nötig sind durch. Wichtiger Hinweis: Vor kurzem wurden die Bedingungen für die Förderung dezentraler Nieder­schlags­wasser­behandlungs­anlagen in NRW verschärft. Gerne informieren wir Sie!
IKT-Prüfstelle Regenwasserbehandlung (DIBt-benannt)
Liste IKT-geprüfter Anlagen

Ansprechpartner

Marcel Goerke, M.Sc.
Leiter Prüfstelle Regenwasserbehandlung
Telefon: 0209 17806-34
E-Mail: goerke@ikt.de
